空調風管系統的定風量裝置的工作原理

   2021-03-24 和平391
核心提示:機械式定風量調節器的構造如圖37-10所示。它由閥片、氣囊和彈簧片相連的異形輪等組成。氣囊有小孔與閥片相通。
 在空調系統中,有些場合要求風量固定。例如:在潔凈空調系統中,應防止因過濾器阻力增加而使風量下降;分支管路間,防止因相鄰管路調節或關閉而影響風量分配等。這時可以采用機械式定風量裝置。
微信截圖_20210320102731

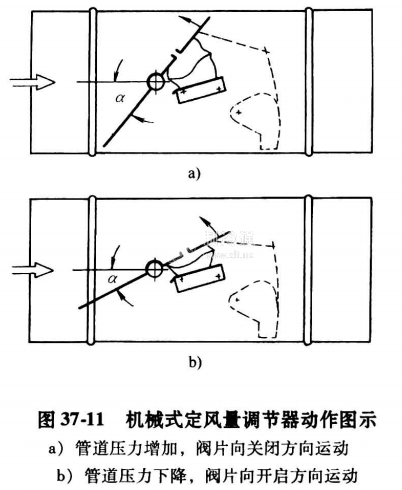

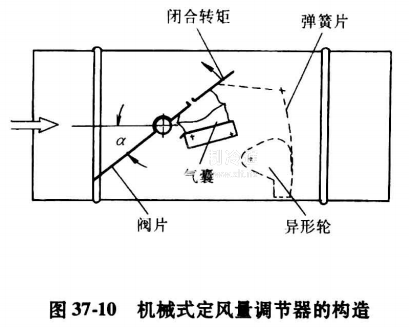

機械式定風量調節器的構造如圖37-10所示。它由閥片、氣囊和彈簧片相連的異形輪等組成。氣囊有小孔與閥片相通。當管內壓力(或流量增大時,與閥片小孔相通的氣囊體積膨脹。這樣,一方面增加了閥片的關閉轉矩,使其關閉力增大;另一方面也減緩了閥片的開、閉振蕩,同時,在這一過程中,通過彈簧片對閥片施加一與閥片的關閉轉矩相對應的反向力,以補償其關閉轉矩。如圖37-11。所示,當風壓增大時,氣囊膨脹,使關閉轉矩增大,閥片向關閥方向動作,同時受彈簧片的制約而保持平衡,從而增加了閥門的局部阻力,起到了增加壓損的效果,達到了保持風量的恒定作用。反之,如圖37-11 b所示,當管道壓力降低時,氣囊收縮,關閥轉矩減弱,閥片向開啟方向動作,使風量保持不變。可以看出,它不需外界能源,就可以滿足定風量的要求。

微信截圖_20210320102738

另外,為了實現風量的可調整性,將彈簧片固定在異形輪上,異形輪的曲線根據計算和實驗得出,使彈簧片中的拉力隨異形輪的位置不同而變化,不同的拉力對應不同的風量,繪制成刻度表,作為整定風量的依據。
