制冷空調自動控制系統的組成

   2021-06-10 和平424
核心提示:一個能穩定工作的自動控制系統,是指在無人直接參與的情況下,利用控制裝置,使被控對象的被控參數達到給定值,或按照預先給定的規律變化的系統。

一個能穩定工作的自動控制系統,是指在人直接參與的情況下,利用控制裝置,使被控對象的被控參數達到給定值,或按照預先給定的規律變化的系統。它一般是控制對象、發信器、控制器和執行器所組成的閉環系統。應該特別注意的是:制冷裝置自動化十分強調控制儀表的緊湊、簡單和密封性,因此目前制冷裝置自控系統中,大多使用直接作用式控制器,即把發信器、控制器、執行器三者做成一體的控制系統。

1.控制對象

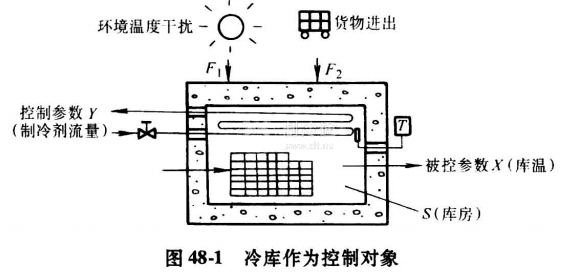

控制對象是控制系統中被控主體如圖48-1所示,冷庫作為被控對象作為被控參數x,制冷劑流是控制參數Y環境溫度及貨物熱分別為干擾F1F2,整個冷庫庫房為控制對象S,通常可把實際被控對象加以抽象和簡化,畫成如圖48-2所示的框圖。以圖中可以出一個冷庫(控制對象S)需要把庫溫(被控參數x)保持恒定或在給定偏差范圍內,輸冷庫的冷取決于環境溫度(干擾F1)和貨物熱( F2),通過控制器動作,使控制參數Y(制冷劑流量)作相應變化而實現庫溫恒定。

2.執行器

控制器的控制作用要通過執行器加到控制對象中去,使控制參數發生變化,達到控制的目的。執行器的結構型式取決于控制參數的種類,在圖48-1中,執行器是一只調節閥。執行器總是調節機關(例如閥門)及驅動它的執行機構(例如步進電動機、驅動活塞等)組成。

3.控制器

一個控制器均具有這樣的基本功能:通過其輸出量控制參數Y的變化,總使被控參數X力求回復到給定值r。在控制器內部備有測元件(測量X)、給定元件(給定值r)及比較元件(得到偏差e);控制器還有己的邏輯特性部分如雙位、比例、積分、微分、適應模糊邏輯特性等。邏輯特性的種類視個控制器的需要而不同,最簡單的控制器框圖見圖48-3
