冷庫自動控制系統的工作原理

   2021-06-10 和平608

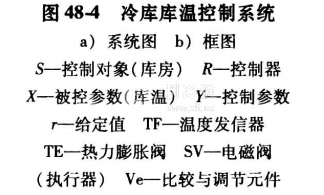

核心提示:若把冷庫庫溫控制對象,與控制器組成一個閉環的控制回路,就形成一個如圖48-4所示的冷庫庫溫控制系統。

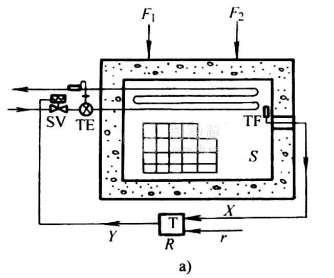

若把冷庫控制對象,與控制器組成一個閉環的控制回路,就形成一個如圖48-4所示的冷庫庫溫控制系統。這是一個最簡單的冷庫庫溫控制回路。當庫溫上升超過給定值后,溫度控制器R動作,打開制冷劑供液電磁閥;若庫溫下降低于給定值,通過控制器R動作,關閉供液電磁閥。由于電磁閥的動作是不連續的,故這是一種不連續控制,它尚要和熱力膨脹閥TE(見圖48-4a)配合控制完成制冷系統的整個控制要求。控制對象與控制器必須彼此匹配,才能形成一個正確運行的控制系統。

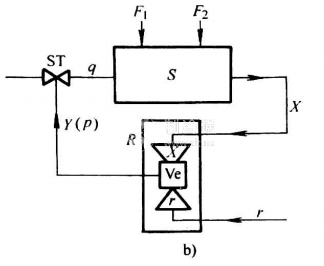

在圖48-4b所示的框圖中,被控參數x是被控對象S的輸出信號,如冷庫庫溫。凡是可能引起被控參數波動的外來因素(除控制作用外)均稱為干擾作用,如室外溫度變化、貨物熱等。干擾作用與控制作用對被控參數的影響的信號傳遞通道,稱為干擾通道和控制通道。

在較原則的框圖中,執行機構和調節閥亦可用一個框圖“執行器”表示。偏差信號送控制器后,按照預定的控制規律送出控制信號P,送至執行器,執行器的輸出信號q作用于控制對象,稱為控制作用,從圖48-4可看出,自動控制系統中被控參數沿著箭頭方向前進,最后又回到原來的起點,形成一個閉合回路,叫閉環系統。應用框圖分析,對比較復雜的控制系統可使問題變得清晰明了。從圖48-4b還可看出被控參數是控制系統的輸出信號,通過發信器把控制系統的輸出量又引回到比較元件與控制器的輸端,這種方式稱為反饋。如果反饋信號使被控參數變化變小,則稱為負反饋;如果反饋信號使被控參數變化增大,則稱為正反饋。自動控制系統大多數是利用反饋構成的,反饋系統是按偏差進行的,因此產生偏差是反饋控制系統進行自動控制的必要條件。
