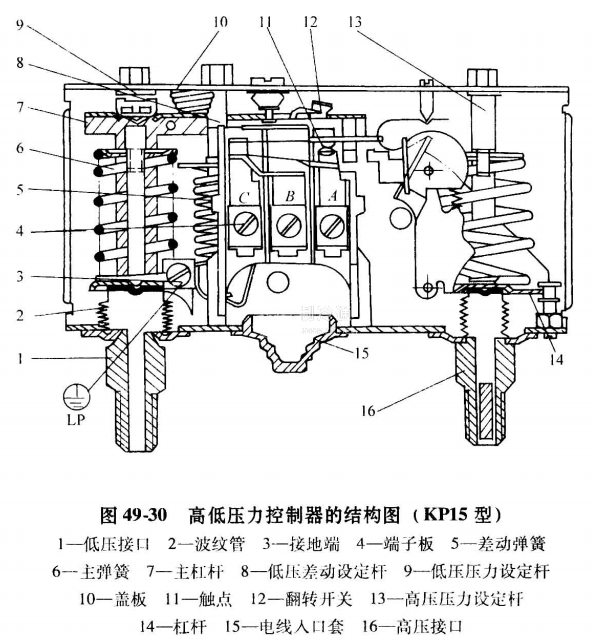

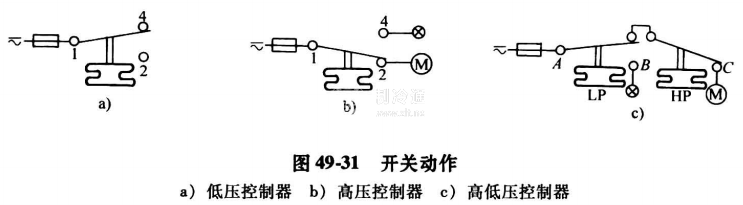

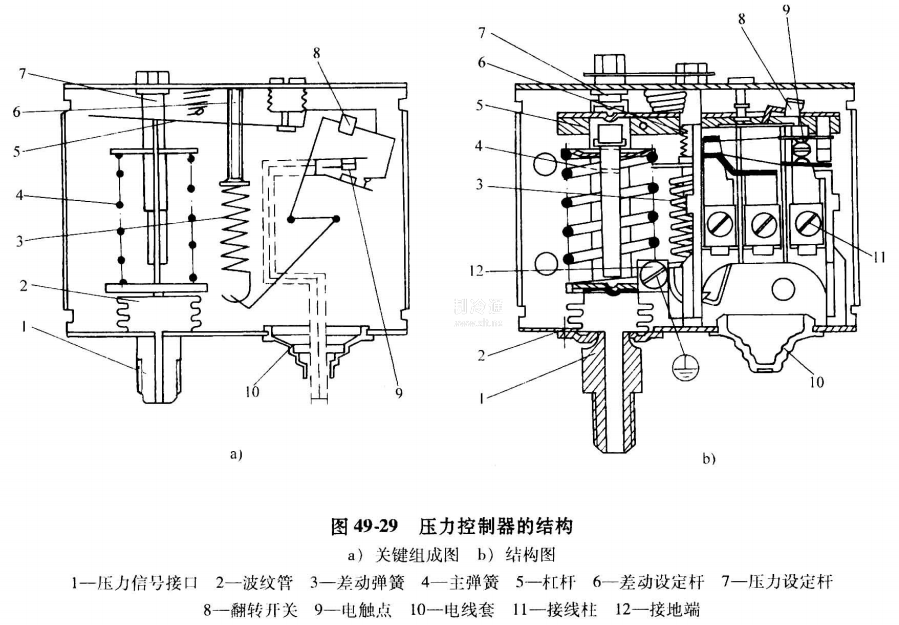

圖49-29所示是壓力控制器的典型結構圖。圖49-30是高低壓力控制器的結構圖。圖49-31是它們的開關動作圖。圖49-32是它們?cè)谥评湎到y(tǒng)中的安裝圖。

我國制冷空調行業作為壓縮機排氣與吸氣高低壓保安用的高低壓控制器品種很多，如FP214型，KD155型等，但這類高低壓控制器均沒有定值及差動刻度，不便于現場調試。近年來已被Y K-306型、YWK-11型等帶刻度的高低控制器所取代，在國際上較有代表性的是丹麥DA N FOSS公司的KPI5型。

低壓控制器的設定值是使觸點斷開的壓力。使觸點自動閉合的壓力值為:設定壓力+差動值。有差動值不可調的，有差動值可調的。差動可調的低壓控制器，其設定壓力范圍是-0.02~+0. 75MPa(表壓)，差動調整范圍是0.07~0.4MPa。差動不可調的低壓控制器，其固定差動值一般是0.07 MPa;設定壓力范圍是-0.09~+0. 7MPa(表壓)。

高壓控制器的設定值是使觸點斷開的壓力。允許觸點接通的壓力為:設定壓力一差動。它的差動值大多是不可調的，固定差動值是0. 4MPa或0. 3MPa(個別可調差動值為0.18~0.6MPa) ,壓力設定范圍是0.8~2.8MPa。高壓控制器斷開后，再?gòu)?fù)位接通的方式有自動和手動兩種。考慮到由高壓控制器動作所造成的停車，無疑是表明機器有故障，應查明原因、排除故障后才能再次運行，所以，通常不希望高壓控制器自動復位，以手動復位為宜。

壓力控制器使用時應注意:①適用介質，有的壓力控制器只適用于氟利昂制冷劑，有的則氮、氟通用;②觸頭開關的容量，以便正確進行電氣接線;③正確進行壓力設定和差動值設定。

表49-17列出常見的幾種壓力控制器的主要技術指標。
