WTQK型壓力控制器的結構和工作原理

   2021-07-09 子琪94
核心提示:常用的WTQK-11和WTQK-21型溫度控制器也是壓力式的。其原理見圖2-10。

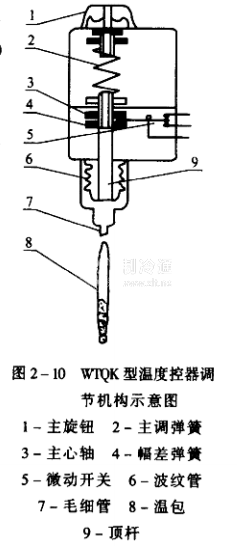

常用的WTQK-11WTQK-21溫度控制器也是壓力式的。其原理見圖2-10

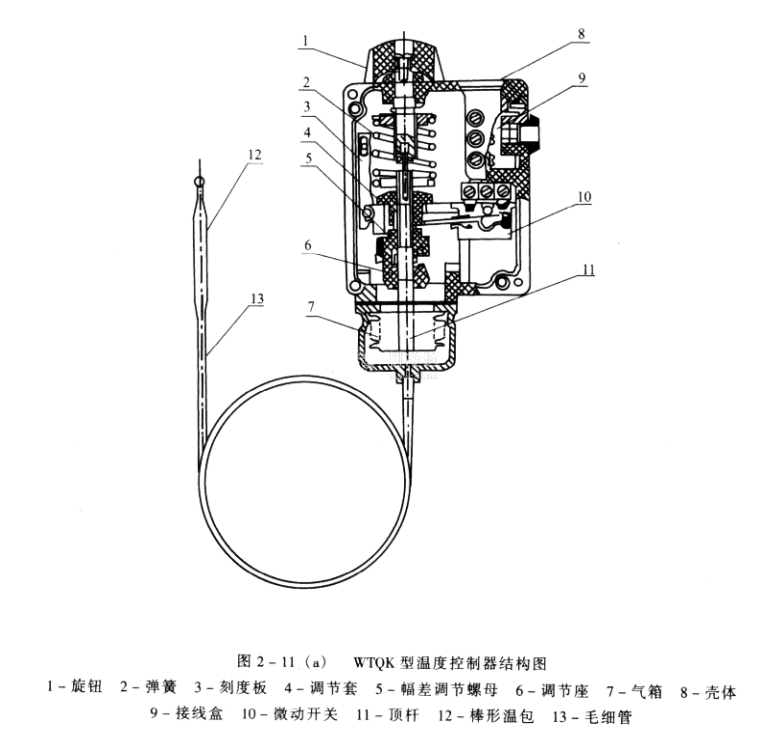

WTQK型溫度控制器的感系統也是由包、毛細管及波紋管組成。原理與WTZK-50度控制器感系統的原理相同。但包的形式有棒式和螺旋式兩種,螺旋式溫包比較適合于某空間的量,棒式包則用于容器或管道的溫度測量。WTQK度控制器結構見圖2-11

WTQK型溫度控制器的工作原理是,當被溫度升高時,溫包及波紋管內壓力也升高,這時頂桿的頂力大于主調彈黃力,頂桿上移,使微動開關動作;當沮度下降到下限時,主彈簧推動頂桿下移,微動開關復位。

動開關的動作,是由頂桿力和主調彈簧力比較的結果決定的。調節主旋鈕改變主調彈簧力,就可以改變控制器微動開關動作時的溫度值。該度值可以從刻度窗口上讀出來,它指示的是下限度值。上限溫度=下限沮度+幅差。轉動幅差調節盤螺母.可以改變幅差調節盤向上撥動動開關傳動桿的行程,從而改變幅差的大小。幅差調節盤螺母上的1~10格,每格所對應幅差隨所設定主刻度而異。一般來說,螺母上的數字大,所對應的幅差也大些,其值既可由實驗確定,也可以查閱儀表使用說明書上的幅差對照圖。
