如果把毛發(或尼龍膜片)在空氣相對濕度變化時形成的位移變化，去移動氣動調節器的噴嘴擋板組件，和給定位信號比較后轉換成壓力信號，經放大后去推動氣動執行機構，這就形成了一臺氣動毛發式(或尼龍膜片)濕度調節器。如果此位移力去移動滑線電阻，取出電壓信號經放大去推動電動執行機構，就形成一臺電動毛發式(或尼龍膜片)濕度調節器。

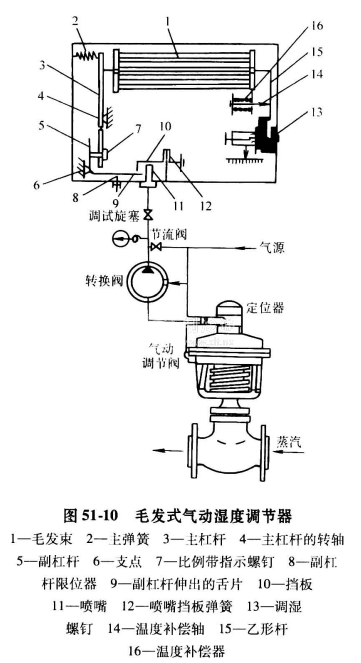

圖51-10所示為一種毛發式氣動濕度調節器的結構原理圖。其工作原理為:將該濕度調節器安裝在空調器出口或某個具有代表性的房間內，以感受該處空氣的濕度，當空氣中的濕度低于給定值時，毛發束1收縮，拉動主杠桿3使之繞轉軸4作順時針方向轉動，通過比例帶指示螺釘7，推動副杠桿5作逆時針方向轉動，擋板10遠離噴嘴11，使噴嘴擋板彈簧12背壓降低，噴嘴泄氣缺增加，從而減少了輸至氣動調節閥的信號壓力。于是氣動調節閥開大，增加了噴蒸汽量，使空調器后空氣中含濕量回升。

該濕度調節器的感受元件的一端由乙形桿15固定。乙形桿具有兩個支點，一個溫度補償軸14，一個為濕度標值調濕螺釘13。轉動調濕螺釘13，即可使乙形桿繞轉軸14擺動，通過毛發束1將主彈簧2拉緊或放松，從而達到改變相對濕度給定位的目的。給定值大小可以在指示板上讀出。
