蒸發式冷凝器運行原理及特點

   2022-03-22 sj312
核心提示:蒸發式冷凝器運行原理及特點

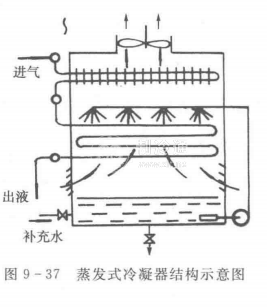

蒸發式冷凝器利用水蒸發時吸收熱量,使管內的制冷劑蒸氣凝結。它的結構示意圖見圖9-37,在薄鋼板制成的箱體內裝有蛇形管組。管組上面為噴水裝置。制冷劑蒸氣從蛇形管上面進入管內,冷凝液由下部流出。制冷劑放出的熱量使噴淋在管表面的液膜蒸發。箱體上方裝有擋水板,阻擋被空氣帶出的水滴,減少水的飛散損失。未蒸發的噴淋水落入下面的水池,并有部分水排出水池。水池中有浮球閥調節補充水量,使之保持一定水位和含鹽量,在擋水板上面設有預冷管組,降低進入淋水管的制冷劑蒸氣溫度,減少管外表層的結垢。

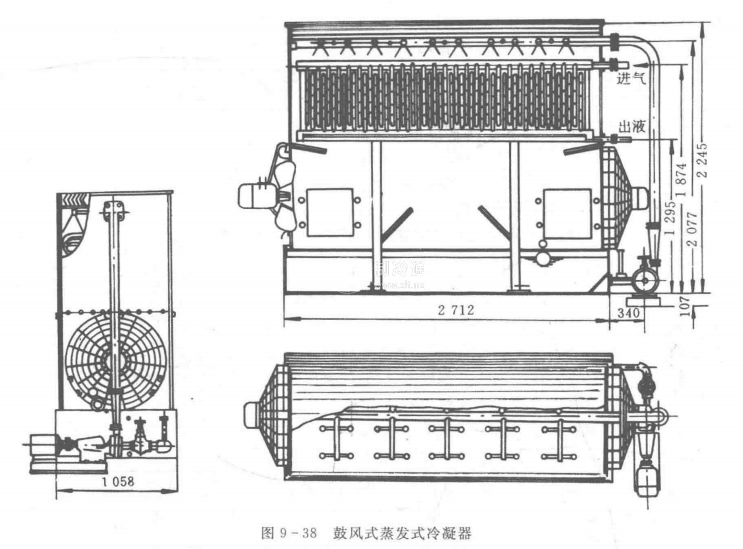

蒸發式冷凝器的通風設備安裝在箱體頂部,空氣從箱體下側的窗口吸入,由頂部排出,這種結構稱為吸風式。它的優點是箱內始終保持負壓,水容易蒸發,且蒸發溫度較低。缺點是潮濕的空氣流經風機,使風機易于腐蝕損壞,且要采用防潮電動機。空氣也可從箱體下部用鼓風機鼓入冷凝器,這種結構稱為鼓風式,如圖9-38所示,其優缺點正好與吸風式相反。

蒸發式冷凝器的優點是耗水量少,空氣流量也不大。1kW的冷凝負荷需要的循環水量為100~120L/h,補充水量為5~6L/h,空氣流量為90~180m3/h,水泵及風機功率為20~30W。特別適用于缺水地區,在氣候干燥地區更為適用。由于強制通風,加速了水的蒸發,故傳熱效果較好。缺點是水垢難以清除,噴嘴易堵塞,因此冷卻水應經過軟化處理。另外,由于冷卻水為循環水,故水溫較高。通常這種冷凝器裝在屋頂上,不占地面或廠房面積。
