商用（大型）分體熱泵機組，其形式有立柜式、天花板嵌入式，天花板懸吊式和屋頂式空調機等，其制冷及制熱量一般為7一100kW，電源為280V、50Hz。立柜式熱泵機組是目前我國用得最多的一種商用空調機組，制冷或制熱量5一15kW的立柜式熱泵型空調機，其風機的余壓較小，適合于直接裝在房間里使用。從20到100為大型立柜式熱泵空調機，其風機的余壓較大，可用接風管的方式將風送入各個需要制冷或制熱的空調房間。柜式空調機根據冷凝器的冷卻排熱方式的不同，有風冷式和水冷式兩種。水冷式柜機采用水冷式冷凝器，通常冷凝器，壓縮機與蒸發(fā)器，風機、電氣控制等零件裝在一個柜內，屬整體式空調機。風冷式柜機采用風冷冷凝器，與壓縮機一起組合成室外機，也屬分體式空調機。

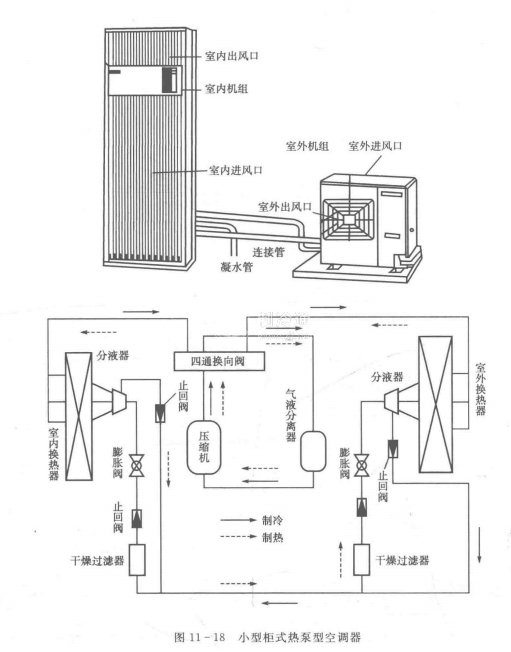

圖11-18為小型柜式熱泵型空調器的外形示意圖及循環(huán)流程圖，適合于直接放在房間里使用。風冷柜式熱泵型空調器由室內機組和室外機組兩部分組成。室內機組的出風口是風柵，其葉片是可動的。可根據需要板動葉片，使其傾斜一個角度，從而改變出風口冷氣流的方向。

制冷時，壓縮機排出的高壓蒸汽經過四通換向閥、室外換熱器、分液器、止回閥、干燥過濾器、熱力膨脹閥、分液器、室內換熱器、四通換向閥、氣液分離器，最后回到壓縮機，即制冷劑順著圖11-18上的實線箭頭方向流動。供熱時，制冷劑順著虛線箭頭方向運動，為了適應供熱、制冷時壓縮機壓力比和制冷劑流量的較大變化，小型柜式熱泵型空調器采用雙熱力膨脹閥，并因此增加了兩個分液器。
