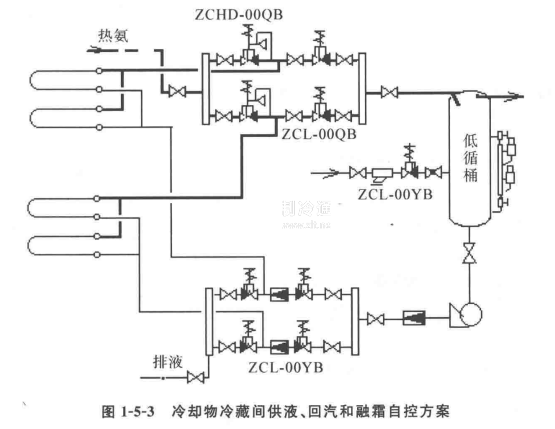

冷卻物冷藏間的冷卻設備一般采用冷風機配均勻送風道，融霜也較凍藏間的冷卻排管頻繁。圖1-5-3是“下進上出”供液，供液、回汽及熱氨融霜、排液全采用自動控制的方案。

當冷卻物冷藏間設置在低層時，冷風機位置一般低于低壓循環貯液桶，排管內的液體制冷劑難以自動流至低壓循環貯液桶內。因此，蒸發器應選擇“下進上出”的進液方式。回汽管道上裝ZCL-00QB常閉型電磁主閥，供液管道上裝ZCL-00YB常閉型電磁主閥，當庫溫升至調定值上限時，設在庫內的TDW-12型溫度調節器動作，使供液和回汽電磁主閥開啟，使風機運轉，庫房開始降溫，當庫溫降至調定值的下限時，TDW-12動作，使供液電磁主閥關閉，風機停止運轉，延時幾分鐘（一般延時3分鐘），再令回汽電磁主閥關閉。

對于“下進上出”制冷系統采用熱氨和水相結合的融霜方法時，熱氨管上裝ZCHD-00QB型反恒電磁主閥為融霜閥，以控制閥門出口端壓力：排液管上采用ZCL-00YB型電磁主閥，為了防止熱氨融霜時，使ZCL-00YB供液電磁主閥背壓開啟，閥后設有ZZRN-00Y型止逆閥，上水管道裝ZCS-00W型水電磁閥，放水管上設有水流繼電器以檢驗水電磁閥是否開啟。

若冷卻物冷藏間蒸發器位置高于低壓循環桶，也可以用“上進下出”供液，回汽不設自動閥門，只要在供液管道上裝設電磁主閥ZCL-00YB即可。由于當庫溫達下限時供液主閥關閉。蒸發器排管中無存液，蒸發排管表面的霜層可采用水沖霜，不必設熱氨融霜閥門。當庫內有兩臺以上冷風機而共用一根供液管時，須考慮多臺冷風機供液均勻措施。一般在每臺冷風機的供液管上增設一個調節閥或增設孔板（經過計算的孔板），使液體均勻分配至每臺冷風機。

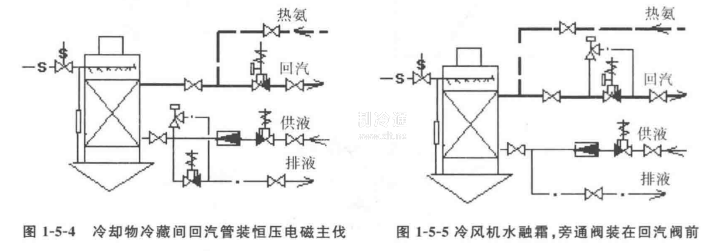

“下進上出”制冷系統，亦可采用水單獨自動融霜，為了除去積聚在排管（蒸發器）中的油，一般設有手動控制的熱氨融霜閥，平時用水自動融霜。定期輔以手動熱氨融霜，但水自動融霜時，因供液和回汽電磁主閥是關閉的，往往會使蒸發器內壓力升高，產生事故。為了保證蒸發器安全，在排液管上除設置ZCL-00YB型電磁主閥外，還可以用ZZRP-32型自動旁通閥（調定壓力范圍為0.4~0.6MPa（約4~6kgf/cm2）。融霜時當蒸發器內壓力超過調定值時，旁通閥自動開啟，液體排至低壓循環貯液桶，也可以接至回汽電磁主閥出口側的回汽管上，再流至低壓循環貯液桶內。采用自動旁通閥，可使電氣線路簡化，但亦有缺點，融霜后蒸發器內仍然保持一定壓力，不能通過排液管把壓力降到與低壓循環貯液桶內壓力一樣，見圖1-5-4和圖1-5-5。

當熱氨融霜時，為了避免供液電磁主閥會因反壓差超過額定值而被強制開啟而產生誤動作，所以在供液電磁主閥后應增設ZZRN-00Y型止逆閥。

一般冷卻物冷藏間對庫內溫濕度要求比較高，庫溫波幅在士0.5℃以內，濕度波幅在士5%以內，濕度自控目前國內尚處研究階段。而要提高庫溫的控制精度，可采用圖1-5-4所示的接法：回汽管道上裝ZCHA-00QB氣體常閉型恒壓電磁主閥，電磁導閥受庫房溫度調節器控制，正恒導閥可按給定的蒸發壓力調整，所以主閥受電磁導閥和正恒導閥的控制。

只有當庫溫回升到調定值的上限，而且蒸發壓力也超過調定值時，回汽主閥才開啟，因此可保持蒸發壓力恒定，庫溫的控制精度亦比較高。
