活性炭-甲醇平板式固體吸附制冷系統工作在真空狀態下，系統的壓力變化范圍不大，起壓縮機作用的吸附床是靠系統的壓力變化來作為驅動力的，因此必須保證系統各子部件有較光滑的流動通道，以確保吸附或脫附時制冷劑氣體能流暢地通過系統的各子部件。對冷凝器而言，可選用較大口徑的高肋翅片管來強化冷卻脫附時的制冷劑氣體，同時大口徑的管道可保證氣體能流暢地通過冷凝器。對蒸發器而言，一方面應保證蒸發器在制冷劑汽化時所產生的相變熱與外界盡快地交換傳出，為此必須使蒸發器具有足夠的換熱面積；另一方面應保證蒸發器應具有能夠收集從吸附床解吸出的制冷劑液體的內腔空間。若作為制冰機用，還必須同時兼顧蒸發器在蒸發結束后應能夠較容易取出所制的冰。如將蒸發器用鋁板設計成下端

為等腰梯形鋸齒狀的長方體形狀，便能夠較容易地取出所制的冰。圖5-3所示為一種制冰機蒸發器結構圖。

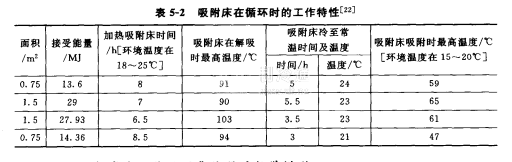

為了對制冰機系統裝置的核心部件一吸附床有更好的了解，針對一種采用平板吸附集熱器的吸附式制冰機，表5-2列出了吸附床加熱解吸所用的時間、所對應的最高解吸溫度及將吸附床冷卻至室溫所用的時間、吸附過程中最高吸附溫度。
