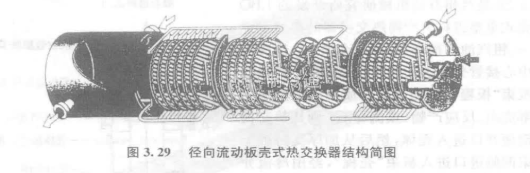

徑向流動板殼式熱交換器圖3.29顯示了徑向流動板殼式熱交換器的結構及兩種換熱流體的流動方向，圖中熱交換器的板片為圓盤形，每兩張板片沿外圓周焊接組成板管，板管再依次疊合并在導流孔處焊接，最終組成圓柱狀板束，板束裝人殼體，板程介質通過板中

的導流孔進入（和流出）板管內流動，殼程介質則在相應的板管間流動，為引導殼程介質流過板管間（殼程），通常在殼體與板束的內圓周空間加裝導流板。可見，該換熱器的特點是實現了冷熱流體徑向流動的換熱換熱器板片由不銹鋼或高合金鋼壓制而成，直徑一般在2001000mm之間，單臺設備面積可為0.5一500m，可以在一200~一600℃，4MPa條件下操作，徑向流動板殼式熱交換器已在制冷與其他工業裝置中用于單相及兩相流介質的換熱。據資料介紹，由于這種熱交換器板束可以在殼體內伸縮，這種徑向流動板殼式熱交換器可以在熱循環下使用。
