兩級壓縮中間不完全冷卻循環制冷系統

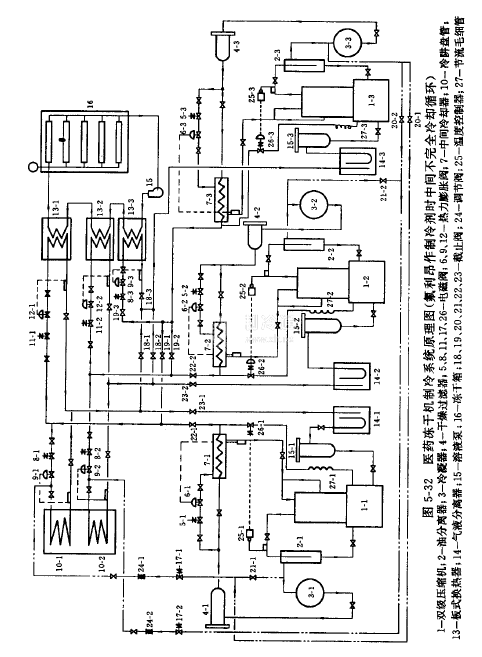

醫藥凍干機通常用氟利昂作制冷劑。由于氟利昂的絕熱壓縮指數小，壓縮過程中溫升較小，即使高壓級吸入過熱蒸氣，高壓排氣溫度也不會超過允許值，因而常采用結構簡單的中間不完全冷卻循環，如圖5-32所示。

圖5-32所示制冷系統的凍干箱、冷阱所需之冷量分別均為兩臺壓縮機的冷量。制品凍結階段，三臺壓縮機（1-1、1-2、1-3）中的任意兩臺給凍干箱制冷。制品低溫保溫階段，三臺壓縮機中任意一臺負責保溫，一直到升華開始為止。升華開始前半小時或更長一些時間，除保溫的那臺壓縮機以外的其他兩臺壓縮機給冷阱制冷。一直到凍干結束。升華過程中，若制品超溫需降溫，則啟動原來負責保溫的那臺壓縮機進行制冷。若冷阱制冷的兩臺壓縮機中有一臺出現故障，原負貴保溫的那臺壓縮機可以取代故障機運行。

為了回油方便，每臺壓縮機運行時為各自獨立的系統。
