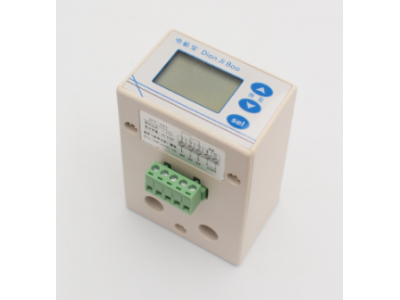

JFY-70X系列使用說明書

一、 產品概述

本產品是一款智能型電動機綜合保護器，是傳統熱繼電器的升級換代產品。該產品采用數字處理技術，液晶顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、缺相、三相電流不平衡等故障。當發生上述故障時，內部繼電器觸點斷開，切斷電動機電源。

二、 技術特性

l 主要功能

1. 電流顯示：可顯示三相平均電流和A、B、C三相電流。

2. 過載保護：當發生過載時，切斷電動機電源，有定時限和反時限兩種動作方式，定時限時間可調，提供五條反時限曲線。

3. 缺相保護：當檢測到缺相時，切斷電動機電源，動作時間可調。

4. 三相不平衡保護：當檢測到三相電流不平衡時，切斷電動機電源，不平衡度動作點和動作時間可調。

5. 自動恢復功能：因故障切斷電動機電源后，可以自動恢復若干次，次數和間隔時間可設置。

6. 故障電流鎖定功能：因故障切斷電動機電源后，鎖定顯示發生故障那一刻的電流，以便于分析故障原因。

7. 時間繼電器功能：作為附加功能，內部集成了一個時間繼電器。

l 技術指標

指  標	型  號							單位	說  明
	JFY-701	JFY-702		JFY-704	JFY-708	JFY-711	JFY-713
額定電流設定范圍	1～100	1～20		2～40	2～80	2～1000	0.5-10	A
電流量程	150	150		450	450	450	100	A
電流測量精度	±1%							-
定時限保護動作時間	0.1～20							秒
反時限曲線			5條				無	-
電源電壓	AC 220V							V
觸點容量	2A/440VAC							-	純阻性負載

三、 操作指南

l 查看A、B、C三相電流

正常工作時顯示的是三相平均電流，按“Sel”鍵可以切換顯示A、B、C三相電流。發生過載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為0）。

l 電動機額定電流值設置

長按“Sel”鍵2秒，液晶顯示“電流設定”，用“5”或“6”鍵改變?cè)O(shè)定值（按住“5”或“6”鍵不放可連發），設置好后按“Sel”鍵退出設置狀態。

l 告警（保護）狀態恢復

發生過載、缺相或三相不平衡等告警時，會在顯示屏上閃爍顯示“過載”、“缺相”、“不平衡”等字樣，繼電器斷開，并且鎖定在斷開狀態。這時只要按“5”或“6”鍵即可從保護鎖定狀態恢復。

l 參數設置

在顯示電流的狀態下，長按“5”鍵5秒，進入?yún)?shù)設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“5”或“6”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“5”或“6”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。

內部參數代碼如下表所示：

類別	代碼	參數名稱	設定范圍		出廠  設定	單位	備注
過載保護類	F11	電動機額定電流	JFY-701	1.0 – 100.0	20	A	這個參數可以直接長按Sel鍵設定
			JFY-702	1.0 – 20.0	10
			JFY-704	2.0 – 40.0	20
			JFY-708	2.0 – 80.0	40
			JFY-711	2～1000	20
	F12	反時限曲線	0 - 5		1	-	0表示定時限,1-5為反時限,請參見工作原理說明
	F13	定時限動作時間	0.1 – 60.0		3.0	秒	在F12=0時起作用
缺相和三相不平衡類	F21	三相不平衡動作點	1 – 50		20	%
	F22	三相不平衡動作時間	0.1 – 30.0 OFF		5.0	秒	缺相或三相不平衡動作時間設為“OFF”表示關閉缺相或三相不平衡告警功能
	F23	缺相動作時間	0.1 – 30.0 OFF		2.0	秒
自動恢復類	F51	自動恢復次數	0 - 10		1	次	發生故障后，故障次數加1，如果故障次數未超過自動恢復次數，則在設定的間隔時間后自動恢復。正常工作時間達到F53設定的時間，則故障次數清零。 F51設為0表示不允許自動恢復
	F52	自動恢復間隔時間	0.1 – 99.9		15.0	分鐘
	F53	故障次數清除時間	1 - 999		60	分鐘
附加功能類	F61	上電延時	0 – 999		0	秒	通電若干秒后再吸合繼電器，相當于一個時間繼電器功能
	End	退出設置狀態	-

四、 基本工作原理

l 電流檢測

通過內置的電流互感器檢測負載電流，所以被保護電機的三根相線必須分別穿過電流互感器的三個小孔。

l 過載保護

過載保護可分為定時限保護和反時限保護兩種模式，JFY -701只有定時限模式，JFY -702、704、706、708可通過設置參數F12選擇定時限或反時限模式。

1. 定時限模式

當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數F13），繼電器斷開，切斷電動機電源。即過載動作時間是固定的。

2. 反時限模式

過載動作時間和過載電流的大小有關，負載電流超過額定電流越多，則動作時間越短?？筛鶕?jù)不同電機的特性選擇不同的反時限曲線，JFY -702、704、706、708均提供5 條反時限曲線，見下表：

過載倍數	反時限曲線(F12)
	1	2	3	4	5	0
1.1	930.2	1860.5	2790.7	3720.9	4651.2	F13 (定時限)
1.2	296.3	592.6	888.9	1185.2	1481.5
1.5	87.1	174.3	261.4	348.6	435.7
2	34.5	69.0	103.5	138.1	172.6
3	12.7	25.3	38.0	50.6	63.3
4	6.7	13.4	20.1	26.9	33.6
5	4.2	8.4	12.6	16.7	20.9
6	2.9	5.7	8.6	11.5	14.3
7	2.1	4.2	6.3	8.4	10.4
8	1.6	3.2	4.8	6.4	7.9
	以上為過載動作時間(單位:秒)

l 三相不平衡保護

三相不平衡率的定義為：任一相電流與三相平均電流差值的絕對值，取其中的最大值，除以三相平均電流，即為三相不平衡率。

當三相不平衡率大于設定的三相不平衡動作點（參數F21），并且持續時間大于三相不平衡動作時間（參數F22）時，繼電器斷開，切斷電動機電源。

負載電流小于0.5A時，不進行三相不平衡檢測，防止在電機斷電狀態產生誤動作。

l 缺相保護

缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相的動作時間由參數F23設定，一般這個時間比三相不平衡動作時間（參數F22）要短。

負載電流小于0.5A時，不進行缺相檢測，防止在電機斷電狀態產生誤動作。

l 自動恢復

保護器內部有一個連續故障次數計數器，用于控制自動恢復次數。當發生過載、缺相、三相不平衡等故障時，繼電器斷開，切斷電動機電源，并且故障次數加1。這時如果故障次數未超過設定的自動恢復次數(參數F51)，則在設定的自動恢復間隔時間(參數F52)后，繼電器自動閉合，恢復電動機工作。正常工作一段時間后（由參數F53設定），“連續故障次數”清零，使得下次出現故障時可以重新開始計算自動恢復次數。

例如F51=3，F(xiàn)52=15，F(xiàn)53=60，其效果是：發生故障繼電器斷開后，過15分鐘自動恢復，這樣可以重試3次，如果連續3次仍有故障，則需要人工按鍵恢復。這里“連續”的含義是指自動恢復后60分鐘內又發生故障（F53=60）。

l 時間繼電器功能

如果通過設定參數F61啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數F61設定，這時液晶顯示器上進行倒計數顯示。相當于一個延時啟動的時間繼電器功能。F61=0表示關閉時間繼電器功能。





五、 接線圖：





1. 電動機的三根相線分別穿過A、B、C三個孔

2. 端子1為內部繼電器常開點，2為常閉點，3為公共點。保護器在斷電狀態下，內部繼電器是在釋放狀態，1、3斷，2、3通，通電后，繼電器立即吸合（如果啟用了時間繼電器功能，則延時吸合，見參數F61），1、3通，2、3斷，控制接通電動機電源。當發生過載、缺相、三相不平衡等故障時，繼電器釋放，斷開電動機電源。

3. 外形尺寸
