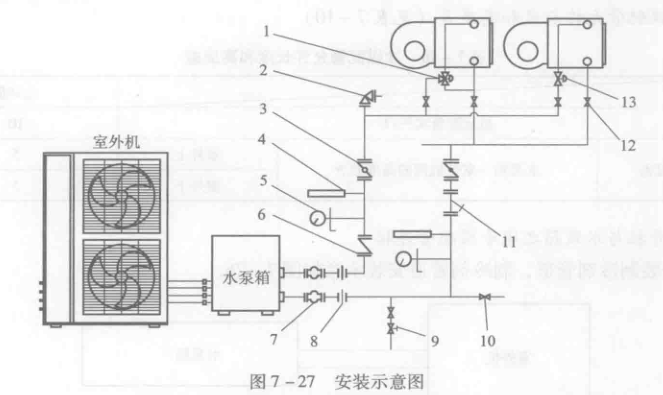

安裝示意圖：

1)蒸發器出、入水管要確實包扎好，以利于保溫及防止冷凝水的產生。

2)為避免機組的振動經水管傳到室內，水管與機組的進、出水管連接處要用防振軟管。

3)機組的進、出水管都要安裝壓力表和溫度計，以便于調試和日常運行中的檢查。

4)家庭中央空調系統中水流量比較小，少量的氣體就會導致循環水中斷、凍壞蒸發器或形成斷水保護，為了避免水系統中滯留空氣，在水配管的最高點必須安裝自動排氣閥。注意:自動排氣閥不能安裝于吊頂內，而應裝在室外，以防排氣時有水排出破壞房間天花吊頂。

5)機組內部已設有膨脹水箱，能緩和水溫變化所引起的水體積變化對水配管的影響。為了隔離補給水對水配管水壓的影響，機組的進水口必須安裝一個自動補水閥對系統進行自動定壓補水。

6)蒸發器進出管附近應安裝活接頭，以便檢修時可將機體與水配管輕易分離，蒸發器的各出、入水管前要裝閥門，并在進水口安裝排水閥。

7)機組的進水口要安裝不小于40目的水過濾器，以防雜物進入蒸發器造成堵塞，同時要經常清洗水過濾器，以保證水流正常。

8)水管的布置盡量隱蔽，盡量減小局部阻力，同時要避免增加裝修工程量，閥門的安裝要考慮其維修方便，風機盤管位置必須要留檢修口。
