電子膨脹閥可分為電磁式和電動式兩大類。
(1)電磁式電子膨脹閥。這種膨脹閥的結構如圖5.41所示。被調參數先轉化為電壓，施加在膨脹閥的電磁線圈上。電磁線圈通電前，閥針6處于全開的位置。通電后，受磁力的作用，閥針的開度減小。開度減小的程度取決于施加在線圈上的控制電壓。電壓愈高，開度愈小，流經膨脹閥的制冷劑流量也愈小。閥開度隨控制電壓的變化如圖5.42所示。電磁式電子膨脹閥的結構簡單，對信號變化的響應速度快。但在制冷機工作時，需要一直向它提供控制電壓。
(2)電動式電子膨脹。電動式電子膨脹閥廣泛使用步進電動機閥針，一般可分為直動型和減速型兩種。
①直動型。直動型結構如圖5.43所示。直動型電動式電子膨脹閥用步進電動機直接驅動閥針。當控制電路產生的步進電壓作用到電動機定子上時，永久磁鐵制成的電動機轉子1轉，進而調節制冷劑的流量。直動型電動式電子膨脹閥的開啟特性見圖5.44。
在直動型電動式電子膨脹閥中，驅動閥針的力矩直接來自定子線圈的磁力矩。由于電動機尺寸有限，故這個力抵較小。為了獲得較大的力矩，開發了減速型電動式電子膨脹閥。

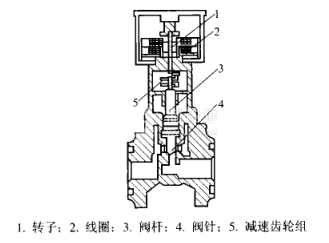

②減速型。減速型結構如圖5.45所示。減速型電動式電子膨脹閥內裝有減速齒輪組。發步進電動機通過減速齒輪組5將其磁力矩傳遞給閥針4。減速齒輪組起放大磁力矩的作用，因而配有減速齒輪組的步進電動機可以方便地與不同規格的閥體配合，滿足不同調節范圍的和需要。減速型電動式電子膨脹閥的開度特性見圖5.46。
