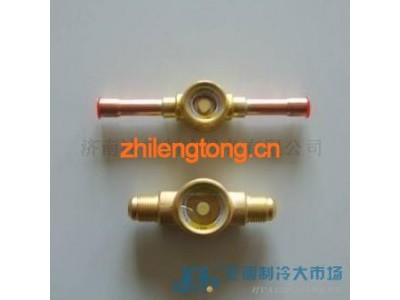

丹佛斯視液鏡，Danfoss，SGR1/2產品介紹:

引言          視液鏡用于指示：

1. 制冷裝置中液體管路的制冷劑狀況；

2. 制冷劑中的含水量；

3. 來自油分離器的回油管路中潤滑油的流動狀況。

SG/SGR型視液鏡液可用于顯示貯液器中制冷劑的液位或壓縮機曲軸箱中潤

滑油的液位。

SGI/N/H和SGRI/N/H視液鏡帶有一指示器，通過改變顏色來指示制冷劑中的

含水量。

技術特點      SG/ SGR型                        SGN/SGRN型

■ 用于CFC/HCFC/HFC              ■ 用于HFC制冷劑

■ 制冷劑液體無過冷度指示        ■ 指示制冷系統中過高的含水量

■ 制冷劑不足指示                ■ 制冷劑液體無過冷度指示

■ 儲液器液位指示                ■ 制冷劑充值量不足指示

■ 壓縮機油位指示                ■ 喇叭口、釬焊、插入式

■ 喇叭口、釬焊、插入式

SGI/ SGRI型                      SGH/ SGRH型

■ 用于HCFC和CFC制冷劑           ■ 用于R410A

■ 指示制冷系統中過高的含水量    ■ 指示含水量過高

■ 制冷劑液體無過冷度指示        ■ 無過冷度指示

■ 制冷劑充值量不足指示          ■ 制冷劑不足指示

■ 喇叭口、釬焊、插入式          ■ 喇叭口、釬焊、插入式

視液鏡選型    選擇一個帶有含水量指示器的視液   指示器的顏色變化取決于制冷劑中水

鏡之前， 應作如下考慮：          份的含量。

■ 應用制冷劑的種類             如果指示器顯示“綠色/干燥”，則表

■ 應用制冷劑的水溶解度         明一切正常。此時，系統得到了有效

■ 要求顯示危險信號的基準       地保護，完全避免了水分的影響。換

必須注意，用于HFC制冷劑(如R134a，  句話說，干燥過濾器運行理想。

R404A，R407C，R410A等)的聚酯油和  如果綠色開始褪色，則需密切關注視

水發生反應會產生酸和醇。          液鏡指示器的變化情況。如果顏色變

建議的制冷劑含水量通常在30到      為黃色，則表明系統中的含水量已超

75ppm之間。全封閉壓縮機僅能承受   過干燥過濾器的負荷，需要立刻更換

很低的含水量，而半封閉壓縮機和其   干燥過濾器。

他壓縮機允許制冷劑中有略高的含水量。

丹佛斯視液鏡，Danfoss，SGR3/4產品介紹：

引言          視液鏡用于指示：

1. 制冷裝置中液體管路的制冷劑狀況；

2. 制冷劑中的含水量；

3. 來自油分離器的回油管路中潤滑油的流動狀況。

SG/SGR型視液鏡液可用于顯示貯液器中制冷劑的液位或壓縮機曲軸箱中潤

滑油的液位。

SGI/N/H和SGRI/N/H視液鏡帶有一指示器，通過改變顏色來指示制冷劑中的

含水量。

技術特點      SG/ SGR型                        SGN/SGRN型

■ 用于CFC/HCFC/HFC              ■ 用于HFC制冷劑

■ 制冷劑液體無過冷度指示        ■ 指示制冷系統中過高的含水量

■ 制冷劑不足指示                ■ 制冷劑液體無過冷度指示

■ 儲液器液位指示                ■ 制冷劑充值量不足指示

■ 壓縮機油位指示                ■ 喇叭口、釬焊、插入式

■ 喇叭口、釬焊、插入式

SGI/ SGRI型                      SGH/ SGRH型

■ 用于HCFC和CFC制冷劑           ■ 用于R410A

■ 指示制冷系統中過高的含水量    ■ 指示含水量過高

■ 制冷劑液體無過冷度指示        ■ 無過冷度指示

■ 制冷劑充值量不足指示          ■ 制冷劑不足指示

■ 喇叭口、釬焊、插入式          ■ 喇叭口、釬焊、插入式

視液鏡選型    選擇一個帶有含水量指示器的視液   指示器的顏色變化取決于制冷劑中水

鏡之前， 應作如下考慮：          份的含量。

■ 應用制冷劑的種類             如果指示器顯示“綠色/干燥”，則表

■ 應用制冷劑的水溶解度         明一切正常。此時，系統得到了有效

■ 要求顯示危險信號的基準       地保護，完全避免了水分的影響。換

必須注意，用于HFC制冷劑(如R134a，  句話說，干燥過濾器運行理想。

R404A，R407C，R410A等)的聚酯油和  如果綠色開始褪色，則需密切關注視

水發生反應會產生酸和醇。          液鏡指示器的變化情況。如果顏色變

建議的制冷劑含水量通常在30到      為黃色，則表明系統中的含水量已超

75ppm之間。全封閉壓縮機僅能承受   過干燥過濾器的負荷，需要立刻更換

很低的含水量，而半封閉壓縮機和其   干燥過濾器。

他壓縮機允許制冷劑中有略高的含水量。

丹佛斯視液鏡，Danfoss，SGI19產品介紹：

引言          視液鏡用于指示：

1. 制冷裝置中液體管路的制冷劑狀況；

2. 制冷劑中的含水量；

3. 來自油分離器的回油管路中潤滑油的流動狀況。

SG/SGR型視液鏡液可用于顯示貯液器中制冷劑的液位或壓縮機曲軸箱中潤

滑油的液位。

SGI/N/H和SGRI/N/H視液鏡帶有一指示器，通過改變顏色來指示制冷劑中的

含水量。

技術特點      SG/ SGR型                        SGN/SGRN型

■ 用于CFC/HCFC/HFC              ■ 用于HFC制冷劑

■ 制冷劑液體無過冷度指示        ■ 指示制冷系統中過高的含水量

■ 制冷劑不足指示                ■ 制冷劑液體無過冷度指示

■ 儲液器液位指示                ■ 制冷劑充值量不足指示

■ 壓縮機油位指示                ■ 喇叭口、釬焊、插入式

■ 喇叭口、釬焊、插入式

SGI/ SGRI型                      SGH/ SGRH型

■ 用于HCFC和CFC制冷劑           ■ 用于R410A

■ 指示制冷系統中過高的含水量    ■ 指示含水量過高

■ 制冷劑液體無過冷度指示        ■ 無過冷度指示

■ 制冷劑充值量不足指示          ■ 制冷劑不足指示

■ 喇叭口、釬焊、插入式          ■ 喇叭口、釬焊、插入式

視液鏡選型    選擇一個帶有含水量指示器的視液   指示器的顏色變化取決于制冷劑中水

鏡之前， 應作如下考慮：          份的含量。

■ 應用制冷劑的種類             如果指示器顯示“綠色/干燥”，則表

■ 應用制冷劑的水溶解度         明一切正常。此時，系統得到了有效

■ 要求顯示危險信號的基準       地保護，完全避免了水分的影響。換

必須注意，用于HFC制冷劑(如R134a，  句話說，干燥過濾器運行理想。

R404A，R407C，R410A等)的聚酯油和  如果綠色開始褪色，則需密切關注視

水發生反應會產生酸和醇。          液鏡指示器的變化情況。如果顏色變

建議的制冷劑含水量通常在30到      為黃色，則表明系統中的含水量已超

75ppm之間。全封閉壓縮機僅能承受   過干燥過濾器的負荷，需要立刻更換

很低的含水量，而半封閉壓縮機和其   干燥過濾器。

他壓縮機允許制冷劑中有略高的含水量。
