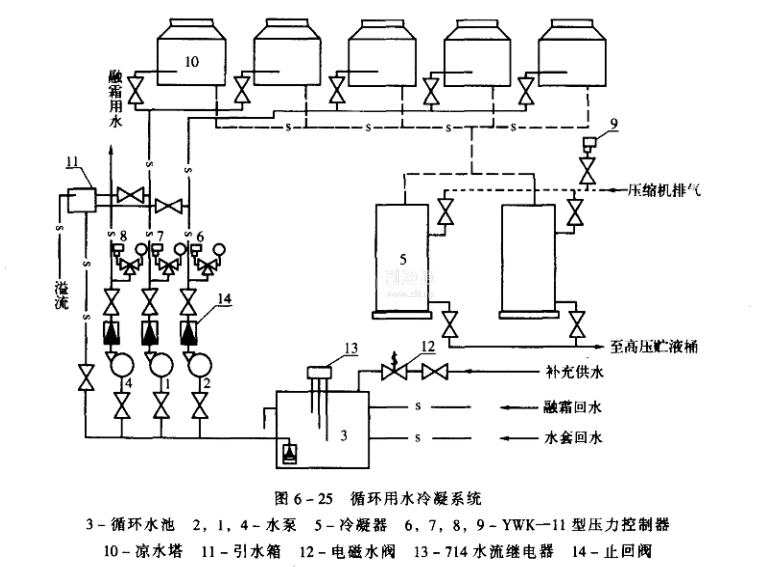

某冷庫的水系統如圖6-25:

水泵4用于融霜供水。水泵1、水泵2給涼水塔供水。分別受開機信號和裝在冷凝器上的壓力控制器控制。每臺水泵的出口裝有止回閥防止停泵時水倒流，止回閥后的壓力控制器，作斷水保護。壓縮機啟動運行前，先啟動水泵1，當冷凝壓力達壓力控制器調定值上限時，啟動水泵2，當冷凝壓力降到壓力控制器調定值的下限時，指令水泵2停止運行。水泵2和水泵1的啟動順序采用手動開關切換。

圖6-26是水系統自動控制電氣原理圖。當開機信號發出后，常開觸點1K.或2K閉合，1#泵接觸器1KM線圈通電，1#泵啟動，同時1 KM的輔助觸點1KM?閉合，時間繼電器3K線圈通電開始延時，在延時時間內，如果水泵的出口能建立起足夠的壓頭，則壓力控制器乓的觸點變位，接通4K繼電器線圈，4K，斷開切斷時間繼電器3K的線圈，停止水泵啟動時的延時，4K?閉合接通風機啟動電路，相應的風機啟動;如果在延時時間內，水泵的出口不能建立起足夠的壓頭，壓力控制器S5的觸點不能變位(仍在圖中的位置)，3K?延時閉合后，繼電器5K線圈通電，5K?觸點閉合發出聲、光報警信號。1.水泵啟動后，若冷凝壓力高于壓力控制器S4調定值的上限，則S4觸點閉合，指令第二臺水泵啟動，當冷凝壓力低于S4調定值下限時，指令2#泵退出運行。1#泵和2#泵可以通過切換開關S2更換邏輯程序。

水系統用循環水他，循環水池的水位由品體管水位控制器與水電磁閥聯合控制。當水池水位降到水位控制器控制下限時，水電磁閥自動開啟，補充供水;當水位回升到控制上限時，水位控制器指令水電磁閥關閉，停止補充供水。
